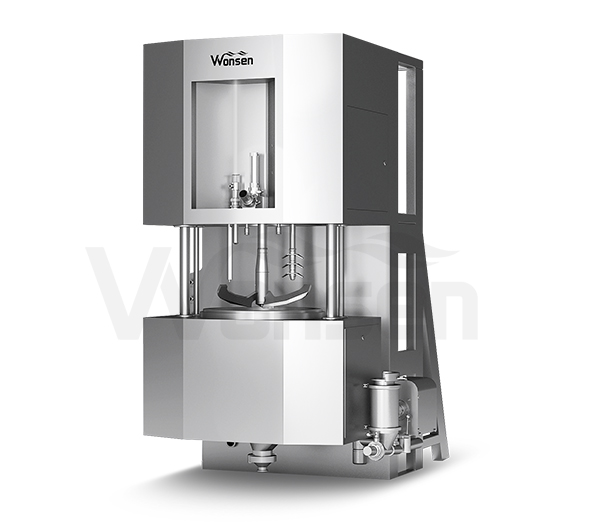

顶驱湿法制粒机
集制粒、干燥、整粒三大功能于一体,实现一机多用
顶驱湿法制粒机主要应用于制药工业固体制剂生产过程中,具有混合、制粒、干燥、整粒等多种功能,可代替传统湿法,也可作为一体机使用,在一台设备上完成多个工序,可应用于制药、食品、化工等行业。
性能特点:可作为湿法制粒使用,也可作为一体机使用,集多种功能于一体
产能范围:15-400(kg/batch)
适合应用:制药、食品、化工等行业
个性:本司可根据客户需求定制生产

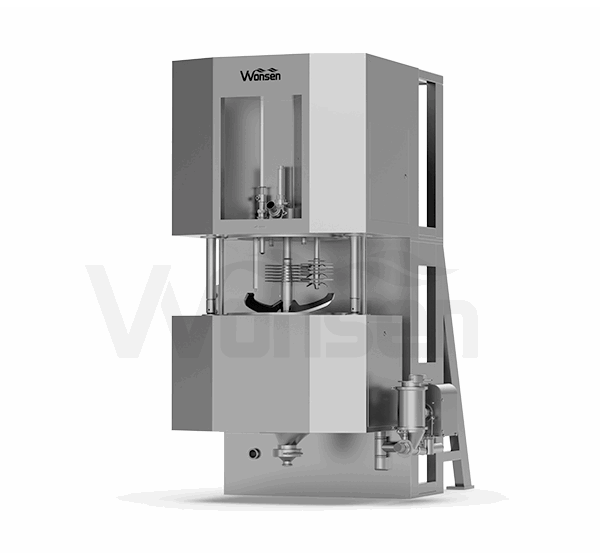

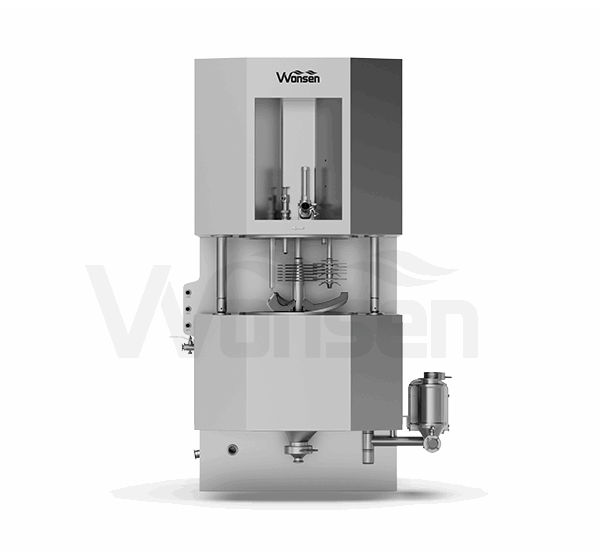

全景展示
工作原理
通过真空或人工投料的方式将物料加入料缸,启动搅拌桨进行干混,干混结束后通过喷枪加入粘合剂,在搅拌桨,制粒刀的作用下,物料与粘合剂制成湿颗粒,之后进入干燥过程,锅体抽真空,夹套通入加热介质升温,搅拌桨低速运行,从而实现物料的真空干燥,将湿颗粒干燥为干颗粒,最后打开出料阀,干颗粒出料到干整粒机,整成均匀的干颗粒,完成整个流程。
特点
1.可替代传统湿法,也可替代传统湿法制粒线(湿法、流化床、整粒),一机多用;
2.驱动结构位于设备顶部,避免物料渗入,无黑点及卡死现象;
3.一台设备即可完成混合、制粒、干燥、整粒功能,设备占地面积小,使用成本低,无需物料周转,物料损耗小;
4.齐墙式安装,洁净区与技术区分开,方便清场和检修;
5.配备CIP全自动在线 清洗系统;
6.整机密闭性好,密闭等级可达OEB5;
7.可选12bar高压抗爆结构。
技术参数
项目 型号 | THG-100 | THG-150 | THG-200 | THG-300 | THG-400 | THG-500 | THG-600 | THG-800 | THG-1000 | |
有效容积(L | 30-80 | 45-120 | 60-160 | 90-240 | 120-320 | 150-400 | 180-480 | 240-640 | 300-800 | |
有效容积(L) | 15-40 | 22-60 | 30-80 | 45-120 | 60-160 | 75-200 | 90-240 | 120-320 | 150-400 | |
搅拌浆功率(kW | 11 | 15 | 22 | 30 | 30 | 37 | 45 | 55 | 75 | |
搅拌桨转速(rpm) | 15-250 | 15-225 | 15-200 | 10-175 | 10-160 | 10-150 | 10-145 | 8-130 | 8-120 | |
制粒刀功率(kW) | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 11 | 15 | |
制粒刀转速(rpm) | 300-1500 | |||||||||
湿整粒功率(kW) | 2.2 | 2.2 | 3 | 4 | 4 | 5.5 | 5.5 | 5.5 | 5.5 | |
湿整粒转速(rpm) | 300-900 | |||||||||
干整粒功率(kW) | 1.1 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
干整粒转速(rpm) | 300-1400 | |||||||||
压缩空气耗量(m³/min) | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 | 0.7 | 1 | 1 | 1 | |
压缩空气压力(MPa) | 0.6-0.8 | |||||||||
主机重量(kg) | 2500 | 2900 | 3500 | 4000 | 4600 | 5000 | 5500 | 6000 | 6500 | |
外形尺寸(mm) | L | 2050 | 2200 | 2350 | 2600 | 2850 | 3115 | 3320 | 3560 | 3800 |
W | 1300 | 1400 | 1500 | 1700 | 1800 | 1900 | 2000 | 2100 | 2300 | |
H | 2550 | 2750 | 3000 | 3170 | 3300 | 3735 | 3860 | 415 | 4300 |
