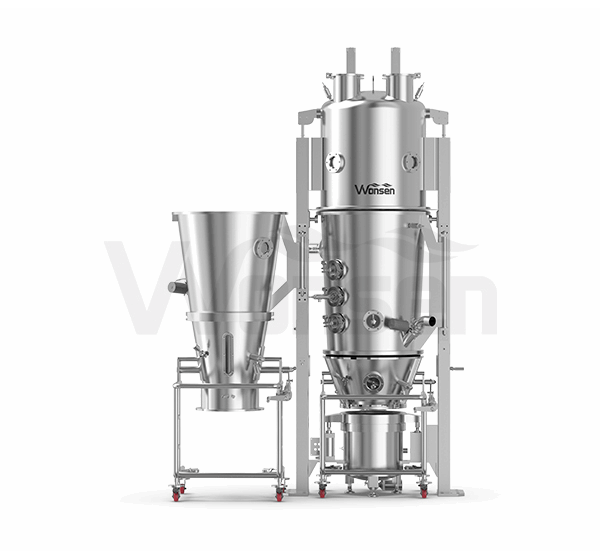

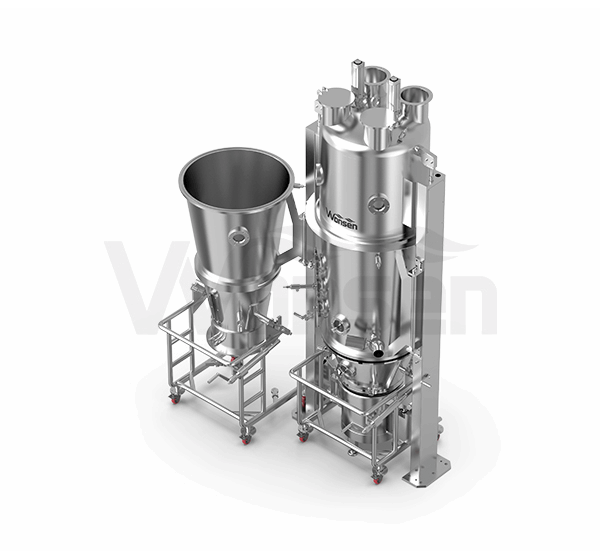

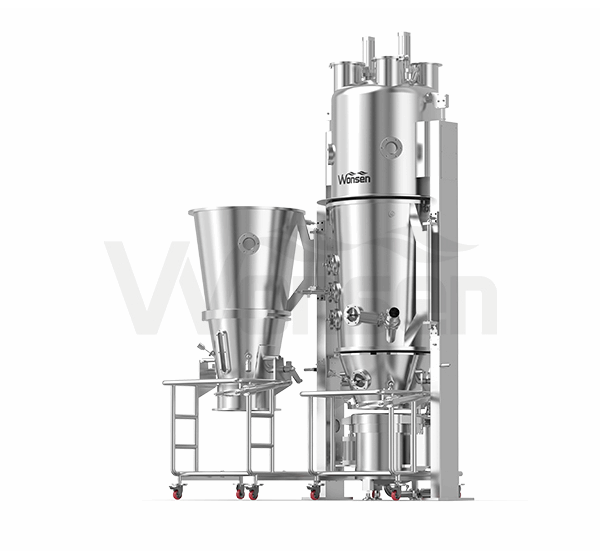

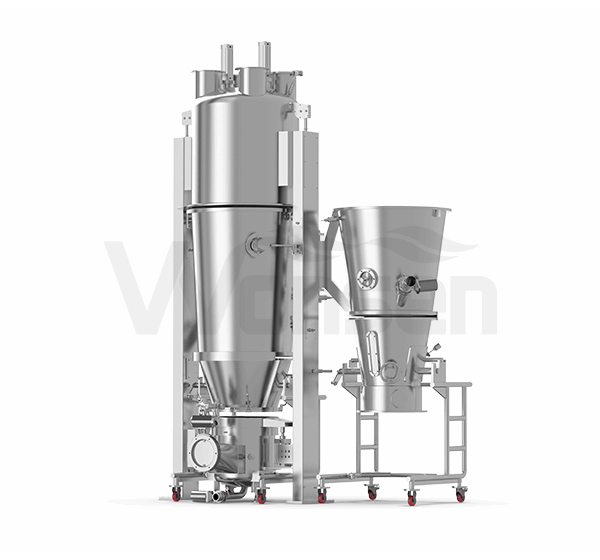

多功能流化床

具有混合、干燥、制粒、包衣等多种功能

此设备是制药工业固体制剂生产中普遍使用的工艺设备之一。它具有混合、干燥、制粒、包衣等多种功能。同时在制药、化工、食品等行业广泛使用。

在线留言

工作原理

该机由顶喷系统、底喷系统、空气处理系统、加热系统、控制系统、排风除尘系统等组成。顶喷为制粒干燥功能，底喷为包衣功能，以上功能都在同一台沸腾制粒机上实现，用户可按实际生产工艺选配功能要求。

顶喷原理：

空气经净化加热后，由引风机从流化床下部吸入，穿过物料料仓的分布板，使物料粉末粒子或是湿颗粒在原料容器中呈沸腾流化状态；颗粒经过预热和混合，使颗粒中水份蒸发，此过程不断重复进行，形成理想的、均匀的干燥颗粒。

底喷包衣原理：

流化床包衣时，净化的空气穿过物料料仓的气流分布板，使物料在原料容器内呈流化状态，同时将包衣液雾化喷入，包裹在物料表面，反复包衣干燥至所需工艺要求。

特点

1.可实现一台设备集顶喷制粒，底喷包衣功能；

2.设备具备密闭取样功能；

3.进风加热系统可选用电加热或蒸汽加热两种方法；

4.进风系统配有稳定的温度控制系统，控制在±1.5℃以内；

5.可有效的控制静电现象；

6.采用PLC全自动控制系统；

7.完全符合药品生产的GMP要求。

技术参数

项目Item　　　　　　　　　　型号Model		DPL-30	DPL-60	DPL-120	DPL-200	DPL-300
容器容积 Vessel volume（L）	底喷 Bottom spray	80	150	330	417	760
容器容积 Vessel volume（L）	顶喷 Top spray	100	220	330	577	980
生产能力Production capacity (kg/batch)	底喷 Bottom spray	15-20	15-30	50-80	60-100	100-190
生产能力Production capacity (kg/batch)	顶喷 Top spray	15-30	30-60	60-120	120-200	200-300
风机功率 Fan power（kw）		11	18.5/22	22/30	30/37	37/45
电加热功率 Electric heating power（kw）		30	30	45	80	90
蒸汽压力 Steam pressure（MPa）		0.4	0.4	0.4	0.4	0.4
蒸汽耗量 Steam consumption（kg/h）		180	300	360	420	481
压缩空气压力Compressed air pressure(MPa)		0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6
压缩空气耗量 Compressed air consumption(m³/min)		0.6	0.9	1	1	1.5
主机重量Weight of mian machine(kg)		1200	1600	1800	2300	2500
外形尺寸 outline dimensions	H	3374	4353	4908	5040	5865
	φD	806	1106	1306	1306	1608
	W	984	1340	1540	1540	1840
